Универсальный шаблон сварщика УШС-3 служит для проведения визуального и измерительного контроля сварных соединений.
Инструмент позволяет оперативно оценивать геометрические параметры шва, выявлять поверхностные дефекты и проверять соблюдение технологии сборки.
С его помощью производятся замеры глубины подрезов, высоты усиления, величины западаний между валиками, а также определяется ширина раскрытия кромок (зазор) и их взаимное смещение.
Кроме того, универсальный шаблон сварщика УШС-3 используется для проверки углов скоса разделки торцов и измерения размера притупления перед началом работ.

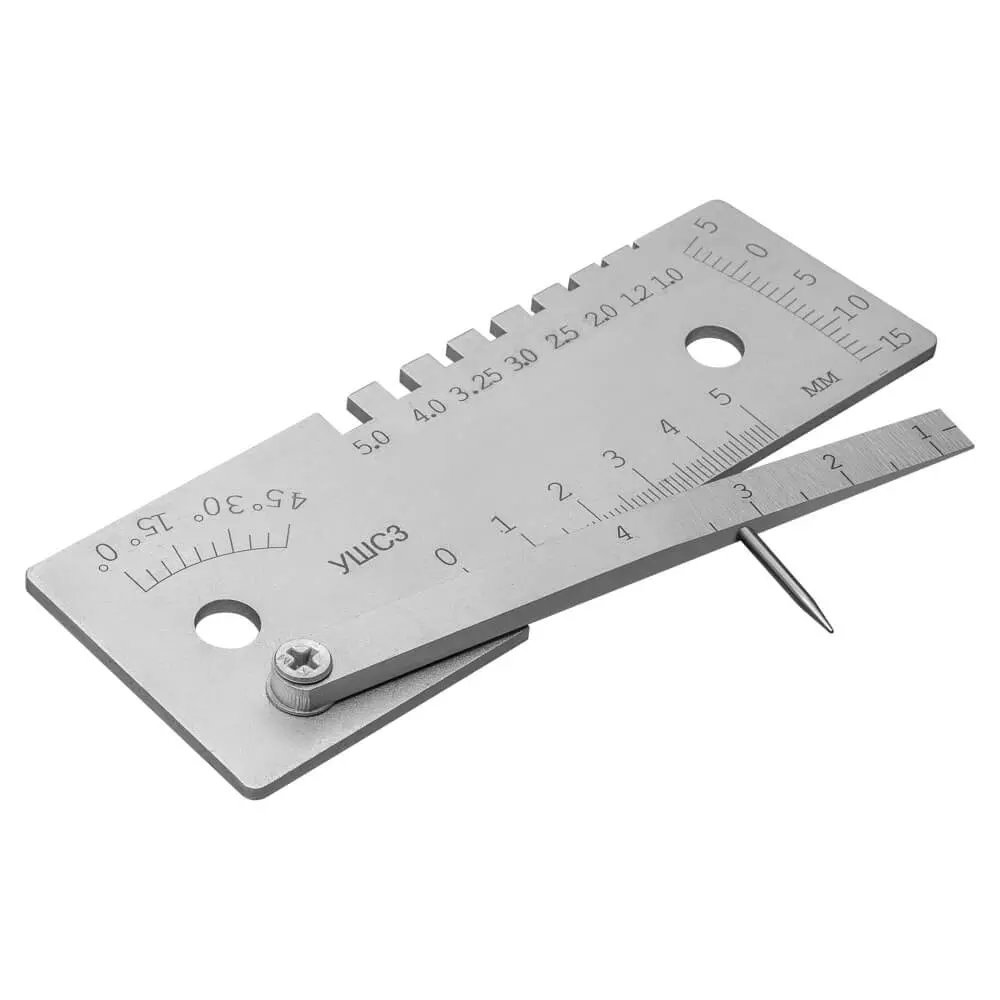

Конструктивно прибор выполнен в виде цельной стальной основы со сложным профилем, на которой закреплен подвижный ползунок с указателем.
На дуге основания нанесена градусная разметка для определения фасок, а на боковых гранях расположены вырезы-калибры для оперативного контроля катетов угловых швов.
