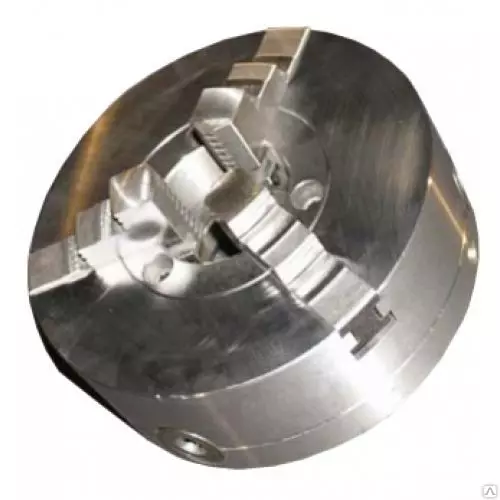

Предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки, делительные головки и различные приспособления.
Тип крепления 1 : С цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889.
Обозначение 3-250.09.234 (ранее было 7100-0009) Тип 1. Исполнение 1 – с цельными кулачками. Крепление на фланец.
Материал корпуса...................................................................................сталь
Диаметр наружный D, мм.......................................................................250
Диаметр присоединит. пояска (тип 1) А, мм.........................................210Н7
Диаметр располож. крепежных отверстий, мм
тип 1...........................................................................................................226
Крепёжные отверстия..............................................................................6хМ12
Наружный диаметр изделия зажимаемого в прямых кулачках:
наибольший, мм......................................................................................120
наименьший, мм......................................................................................6
Наружный диаметр изделия зажимаемого в обратных кулачках:
наибольший, мм.......................................................................................265
наименьший, мм......................................................................................85
Диаметр отверстия в корпусе D1, мм..................................................80
Макс. допустимая частота вращен.,мин -1..........................................3500
Масса патрона (брутто), кг....................................................................38,0
Маркировка новая 3-250.09.34В 250мм
Класс точности В - высший
Гродненский завод токарных патронов БелТАПАЗ Беларусь
В комплекте идут и обратные и прямые кулачки
Сдандартная комплектация :
Патрон с прямыми кулачками
Кулачки обратные
Ключ
Паспорт
Крепёж для установки патрона на шпиндель станка
